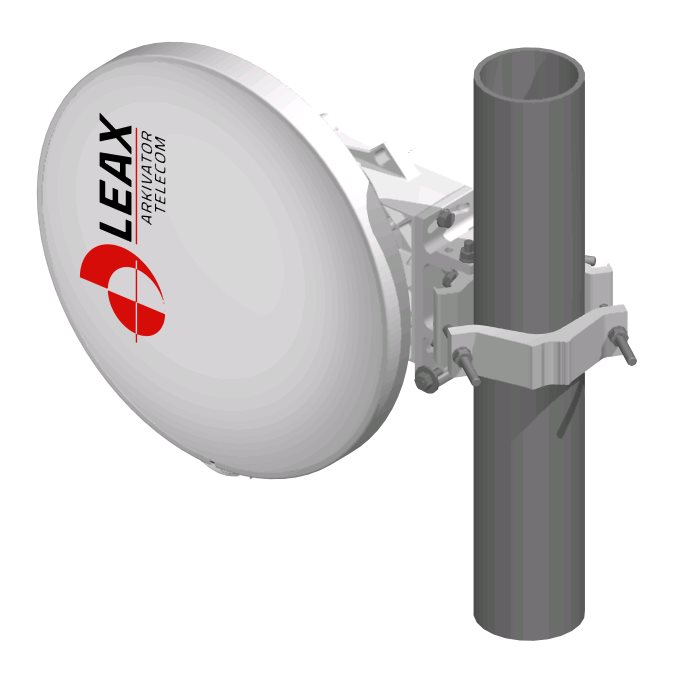

Anténa Arkivátor 10/11 GHz 90 cm

Nová akční generace antén nejvyšší kvality od výrobce LEAX Arkivator. Kompaktní, robustní, štíhlé a lehké paraboly jsou navrženy tak, aby splňovali nejvyšší požadavky na snadnou instalaci a manipulaci.

Kvalita parabol Arkivator je ověřována v testech i v provozu od roku 1998.

Patentovaný princip konstrukce je kombinace vynikajícího potlačení postraních laloků, nízké křížové polarizace, vysokého zisku antény a malých rozměrů s nízkou hmotností. Mezi další hlavní výhody patří vysoká odolnost proti povětrnostním vlivům a snížení požadavků a nákladů na stožár a instalaci.

Pracovní kmitočty, pásmo:

• 10, - 11,7 GHz

Technické parametry:

• Polarizace: Vertikální nebo horizontální (lineární) dle montáže jednotky RAy
• Zisk: 37,5 - 38,5 dBi GHz
• Úhel: 2°
• F/B Ratio: 64 dB
• VSWR:1,46:1, 14,5 dB
• Cross-Polar Discrimination: 30 dB
• Náklon: mechanický
• Kryt: Radom, šedý ABS, UV odolný
• Normy: EN 300 833 Nov 2002 Class 2

Vstup:

• obdélníkový vlnovod

Pracovní podmínky:

• Teplota: -45° až +55°C
• Vlhkost: relativní vlhkost 15 - 100% (non-condensing)
• Wind load: 180 km/h
• Průměr držáku (tyče): 90-120mm
• Ice load: 25 mm

Rozměry:

• průměr 90 cm (anténa), hloubka 345 mm

Hmotnost:

• 15,5 kg

Obsah dodávky:

• 1x Anténa včetně ozařovače a radomu
• 1x Držák antény na stožár
